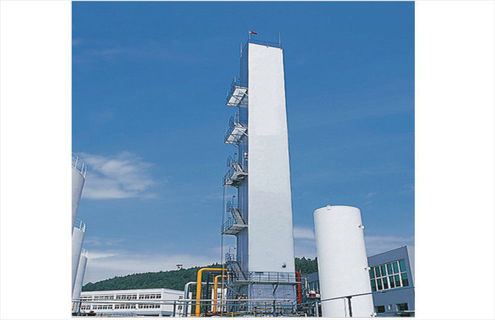

ইন্ডাস্ট্রিয়াল ক্রায়োজেনিক এয়ার সেপারেশন ইউনিট অক্সিজেন প্ল্যান্ট 380V 60hz

1. এই প্ল্যান্টের ডিজাইন নীতিটি বাতাসে প্রতিটি গ্যাসের বিভিন্ন স্ফুটনাঙ্কের উপর ভিত্তি করে।বায়ু সংকুচিত, প্রিকুলড এবং H2O এবং CO2 অপসারণ করা হয়, তারপর তরল না হওয়া পর্যন্ত প্রধান তাপ এক্সচেঞ্জারে ঠান্ডা করা হয়।সংশোধনের পরে, উত্পাদন অক্সিজেন এবং নাইট্রোজেন সংগ্রহ করা যেতে পারে।
2. এই প্ল্যান্টটি টারবাইন এক্সপান্ডার প্রক্রিয়ার সাহায্যে বায়ুর MS পরিশোধন করে।এটি একটি সাধারণ বায়ু বিচ্ছেদ উদ্ভিদ, যা আর্গন তৈরির জন্য সম্পূর্ণ স্টাফ ফিলিং এবং সংশোধন গ্রহণ করে।
3. কাঁচা বাতাস ধুলো এবং যান্ত্রিক অমেধ্য অপসারণের জন্য এয়ার ফিল্টারে যায় এবং এয়ার টারবাইন কম্প্রেসারে প্রবেশ করে যেখানে বায়ু 0.59MPaA-তে সংকুচিত হয়।তারপরে এটি এয়ার প্রিকুলিং সিস্টেমে যায়, যেখানে বাতাসকে 17 ℃ এ ঠান্ডা করা হয়।এর পরে, এটি 2টি আণবিক চালনী শোষণকারী ট্যাঙ্কে প্রবাহিত হয়, যা পালাক্রমে চলমান, H2O, CO2 এবং C2H2 অপসারণের জন্য।

*1.বিশুদ্ধ করার পরে, বায়ু প্রসারিত পুনরায় উত্তপ্ত বাতাসের সাথে মিশে যায়।তারপর এটিকে মধ্যম চাপ সংকোচকারী দ্বারা সংকুচিত করে 2টি স্ট্রীমে বিভক্ত করা হয়।একটি অংশ প্রধান হিট এক্সচেঞ্জারে যায় -260K-এ ঠাণ্ডা করার জন্য, এবং সম্প্রসারণ টারবাইনে প্রবেশ করার জন্য প্রধান তাপ এক্সচেঞ্জারের মাঝখানের অংশ থেকে চুষে নেওয়া হয়।প্রসারিত বায়ু পুনরায় গরম করার জন্য প্রধান তাপ এক্সচেঞ্জারে ফিরে আসে, এর পরে, এটি বায়ু বুস্টিং কম্প্রেসারে প্রবাহিত হয়।বাতাসের অন্য অংশটি উচ্চ তাপমাত্রা সম্প্রসারণকারী দ্বারা উন্নীত হয়, শীতল হওয়ার পরে, এটি নিম্ন তাপমাত্রা বৃদ্ধিকারী সম্প্রসারণকারীতে প্রবাহিত হয়।তারপরে এটি ~170K এ ঠান্ডা করার জন্য কোল্ড বক্সে যায়।এর কিছু অংশ এখনও ঠান্ডা হবে এবং তাপ এক্সচেঞ্জারের মাধ্যমে নিম্ন কলামের নীচে প্রবাহিত হবে।এবং অন্যান্য বায়ু কম লোভ চুষা হয়.সম্প্রসারণকারীপ্রসারিত করার পরে, এটি 2 ভাগে বিভক্ত।একটি অংশ সংশোধনের জন্য নীচের কলামের নীচে যায়, বাকি অংশটি প্রধান হিট এক্সচেঞ্জারে ফিরে আসে, তারপর এটি পুনরায় গরম করার পরে এয়ার বুস্টারে প্রবাহিত হয়।
2.নিম্ন স্তম্ভে প্রাথমিক সংশোধনের পর, নিম্ন কলামে তরল বায়ু এবং বিশুদ্ধ তরল নাইট্রোজেন সংগ্রহ করা যেতে পারে।বর্জ্য তরল নাইট্রোজেন, তরল বায়ু এবং বিশুদ্ধ তরল নাইট্রোজেন তরল বায়ু এবং তরল নাইট্রোজেন কুলারের মাধ্যমে উপরের কলামে প্রবাহিত হয়।এটি আবার উপরের কলামে সংশোধন করা হয়, তারপরে, উপরের কলামের নীচে 99.6% বিশুদ্ধতার তরল অক্সিজেন সংগ্রহ করা যায় এবং উত্পাদন হিসাবে কোল্ড বাক্সের বাইরে সরবরাহ করা হয়।
3.উপরের কলামের আর্গন ভগ্নাংশের অংশ অপরিশোধিত আর্গন কলামে চুষে নেওয়া হয়।অপরিশোধিত আর্গন কলামের 2টি অংশ রয়েছে।দ্বিতীয় অংশের রিফ্লাক্স রিফ্লাক্স হিসাবে তরল পাম্পের মাধ্যমে প্রথমটির শীর্ষে বিতরণ করা হয়।এটি 98.5% Ar পেতে অশোধিত আর্গন কলামে সংশোধন করা হয়।2ppm O2 অপরিশোধিত আর্গন।তারপর এটি বাষ্পীভবনের মাধ্যমে বিশুদ্ধ আর্গন কলামের মাঝখানে বিতরণ করা হয়।বিশুদ্ধ আর্গন কলামে সংশোধনের পর, (99.999%Ar) তরল আর্গন বিশুদ্ধ আর্গন কলামের নীচে সংগ্রহ করা যেতে পারে।
4.উপরের কলামের উপর থেকে বর্জ্য নাইট্রোজেন কোল্ড বক্সের বাইরে প্রবাহিত হয় পিউরিফায়ারে রিজেনারেটিভ এয়ার হিসেবে, বাকিটা কুলিং টাওয়ারে যায়।
5.উপরের কলামের সহকারী কলামের উপর থেকে নাইট্রোজেন শীতল বাক্স থেকে শীতল এবং প্রধান তাপ এক্সচেঞ্জারের মাধ্যমে উত্পাদন হিসাবে প্রবাহিত হয়।নাইট্রোজেনের প্রয়োজন না হলে, এটি জল কুলিং টাওয়ারে বিতরণ করা যেতে পারে।ওয়াটার কুলিং টাওয়ারের ঠান্ডা ক্ষমতা যথেষ্ট নয়, একটি চিলার ইনস্টল করা প্রয়োজন।
